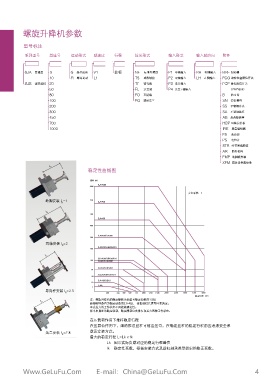

螺旋升降機參數
型號標注
系列型號 基座號 運動形式 減速比 行程 接頭形式 輸入形式 輸入軸方向 附件
SJA 普通齒 5 S 絲杠運動 V1 非標 NF 標準外螺紋 P1 單軸輸入 RH 右側輸入 BRE 制動器
10 R 螺母運動 L1 TS 球形鉸接 P2 雙軸輸入 LH 左側輸入 FCG 滾輪柱塞限位開關
SJB 滾珠絲杠 20 TF 銷孔端 P3 法蘭輸入 FCP 接近限位開關
50 FL 法蘭端 P4 法蘭+軸輸入 ( PNP常閉)
80 FO 叉銷端 B 防塵罩
100 FQ 球形法蘭 SN 安全螺母
200 SS 不銹鋼外殼
300 SA 不銹鋼絲杠
450 AB 反齒隙裝置
700 HBP 耳軸安裝板
1000 IRE 增量編碼器
FS 離合器
PS 電位計
STR 外管尾端鉸接
AR 防轉機構
FMP 地腳板安裝
XFM 箱體含地腳安裝
L
穩定性曲線圖
載荷 kN
SJA1000
安全系數：4
地腳安裝 f =1 SJA700
k
載荷 kN
L
安全系數：4
SJA450
SCA200/SCB201
SJA300/SJB300
耳軸安裝 f =2 SCA100/SCB100/101
k SCA80/SCB80/81
SJA200/SJB200/201
SCA50/SCB50/51
L
SJA100/SJB100/101
SJA80/SJB80/81
SCA20/SCB20/21/22
SJA50/SJB50/51
SJA20/SJB20/21/22
SCA10
SJA10/SJB10
SJA5
導向桿安裝 f =2.5
k
穩定長度L mm 穩定行程Stroke mm
L 注：螺旋升降機的額定靜載為此型號額定動載的1.5倍
極限破壞載荷為額定動載的2.5-4倍， 根據絲杠長度等因素決定。
承受拉力的工作狀態不用校核穩定性。
樣本中描述的額定動載，額定靜載包含推力和拉力兩種工作狀態。
在壓載荷作用下推桿穩定行程
在壓載荷作用下，細的推進絲杠可能會壓彎。在確定絲杠的穩定行程前應考慮安全系
法蘭安裝 f =2.8 數及安裝方式。
k
最大的穩定行程 L=Lk x fk
Lk 圖示實際負載對應的穩定行程峰值
fk 穩定性系數，根據安裝方式及絲杠軸承類型提出的修正系數。
