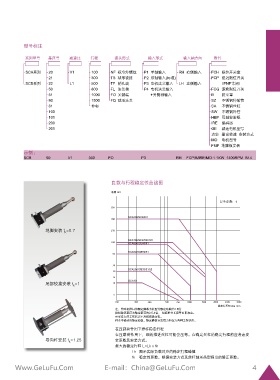

型號標注
系列型號 基座號 減速比 行程 接頭形式 輸入形式 輸入軸方向 附件
SCA系 列 20 V1 100 NF 標準外螺紋 P1 單軸輸入 RH 右側 輸入 FCH 限位開關盒
21 300 TS 球形鉸接 P2 雙軸輸入(標準) FCP 接近限位開關
SCB系列 22 L1 500 TF 銷孔端 P3 電機法蘭輸入 LH 左側輸入 (PNP常閉)
50 800 FL 法蘭端 P4 電機法蘭輸入 FCG 滾輪限位開關
51 1000 FO 叉銷端 +另側軸輸入 B 防塵罩
80 1500 FQ 球形法蘭 SZ 不銹鋼伸縮管
81 非標 SA 不銹鋼絲杠
100 SW 不銹鋼外管
101 HBP 耳軸安裝板
200 IRE 編碼器
201 GE 減速電機型號
功率 輸出轉速 安裝方式
MO 電機型號
FMP 地腳板安裝
示例：
SCB 50 V1 300 FO P3 RH FCP/B/IRE/MO:1.1KW 1400RPM B14
載荷 kN
SJA1000
安全系數：4
負載與行程穩定性曲線圖
SJA700
載荷 kN
安全系數：4
SJA450
SCA200/SCB201
SJA300/SJB300 地腳安裝 f =0.7
k
SCA100/SCB100/101
SCA80/SCB80/81
SJA200/SJB200/201
SCA50/SCB50/51
SJA100/SJB100/101
SJA80/SJB80/81
SJA50/SJB50/51 SCA20/SCB20/21/22
SJA20/SJB20/21/22
SCA10
尾部鉸接安裝 f =1
SJA10/SJB10 k
SJA5
穩定長度L mm 穩定行程Stroke mm
注：升降機推桿的額定靜載為此型號額定動載的1.5倍
極限破壞載荷為額定載荷的2.5-4倍， 根據推桿長度等因素決定。
承受拉力的工作狀態不用校核穩定性。
樣本中描述的額定動載，額定靜載包含推力和拉力兩種工作狀態。
在壓載荷作用下推桿穩定行程
在壓載荷作用下，細的推進絲杠可能會壓彎。在確定絲杠的穩定行程前應考慮安
導向桿安裝 f =1.25 全系數及安裝方式。
k
最大的穩定行程 L=Lk x fk
Lk 圖示實際負載對應的穩定行程峰值
fk 穩定性系數，根據安裝方式及絲杠軸承類型提出的修正系數。
