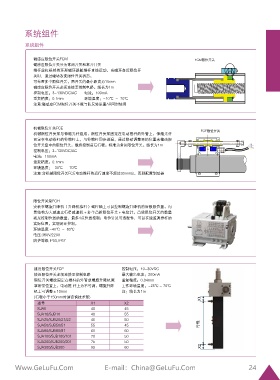

系統組件
系統組件
磁感應限位開關FCM FCM限位開關
磁感應限位開關分為常閉開關和常開開關
推桿絲杠根部的環形磁環跟隨推桿直線運動，當磁環靠近限位開
關時，通過磁場改變限位開關狀態。
可布置多個限位開關，兩開關的最小距離為10mm
磁感應限位開關必須連接至控制電路。線長為1m
控制電壓：3-130VDC/AC 電流：100mA
重復精度：0.1mm 環境溫度：-10℃ - 70℃
注意:磁感應FCM限位開關不能與防反轉裝置AR同時使用
機械限位開關FCE
FCE限位開關
機械限位開關盒與伸縮光桿組成，限位開關盒固定在電動推桿的外管上，伸縮光桿
固定在電動推桿的伸縮桿上，與伸縮桿同步進退，通過移動調整環的位置來撞擊限
位開關盒中的限位開關，最終控制前后行程。標準為常閉限位開關。線長為1m
控制電壓：3-130VDC/AC
電流：100mA
重復精度：0.1mm
環境溫度：-30℃ - 70℃
注意:含機械限位開關FCE電動推桿的運行速度不超過30mm/s，否則配置制動器
限位開關盒FCH
安裝在螺旋升降機（升降機推桿）蝸桿軸上可以控制螺旋升降機前后極限位置。內
置結構為大減速比行星減速機＋多個凸輪限位開關＋電位計。凸輪限位開關的數量
就是控制位置的數量，最多4點位置控制；電位計是可選配件，可以在線監測推桿的
實際位置，實現閉環控制。
環境溫度:-40℃ - 80℃
電壓:380V/220V
防護等級:IP55,IP67
接近限位開關FCP 控制電壓：10-30VDC
接近限位開關必須連接至控制電路 最大輸出電流：200mA
限位開關螺紋固定在推桿的外管或螺旋升降機尾 重復精度：0.04mm
罩所需位置上，電動推 桿上為不可調，螺旋升降 工作環境溫度：-25℃ - 70℃
機上可調整±10mm 注：線長為1m
(行程小于150mm時請咨詢技術部) X1
型號 X1 X2
SJA5 40 45
SJA10/SJB10 40 55
SJA20/SJB20/21/22 45 50
SJA50/SJB50/51 55 45 行程
SJA80/SJB80/81 60 60
SJA100/SJB100/101 70 50
SJA200/SJB200/201 75 50
SJA300/SJB300 95 60 X2
