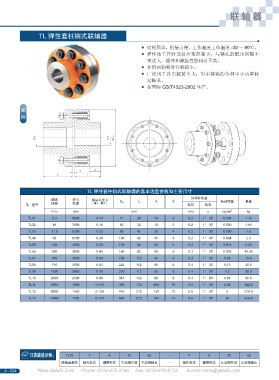

P. 33
聯 軸 器
TL 彈性套柱銷式聯軸器
● 結構簡單，折裝方便。工作溫度工作溫度 -30 ～ 80℃。
● 彈性體工作時受擠壓變形量小，與銷孔的配合間隙不
宜過大，緩沖和減振性能相對不高。
● 補償兩軸相對位移較小。
● 廣泛用于沖擊載荷不大，對中精確的各種中小功率傳
動軸系。
● 按國際 GB/T4323-2002 生產。
TL 彈性套柱銷式聯軸器的基本選型參數和主要尺寸
額定 許用 成品孔徑 d A S 許用補償量 轉動慣量 重量
TL 型號 扭矩 轉速 ( 最小 - 最大 ) D H l 1 徑向 角向
N.m rpm mm mm o kg.cm 2 kg
TL01 6.3 8800 0-14 71 20 18 3 0.2 1° 30' 0.000 1.16
TL02 16 7600 0-19 80 32 18 3 0.2 1° 30' 0.000 1.64
TL03 31.5 6300 0-22 95 42 35 4 0.2 1° 30' 0.000 1.9
TL04 63 5700 0-28 106 52 35 4 0.2 1° 30' 0.004 2.3
TL05 125 4600 0-35 130 62 45 5 0.3 1° 30' 0.011 8.36
TL06 250 3800 0-42 160 82 45 5 0.3 1° 30' 0.026 10.36
TL07 500 3600 0-56 190 112 45 5 0.3 1° 30' 0.06 15.6
TL08 710 3000 0-63 224 112 65 6 0.4 1° 30' 0.13 25.0
TL09 1000 2850 0-75 250 112 65 6 0.4 1° 30' 0.2 30.9
TL10 2000 2300 0-95 315 142 80 8 0.4 1° 30' 0.65 65.0
TL11 4000 1800 0-110 400 172 100 10 0.5 1° 30' 2.06 122.6
TL12 8000 1450 0-130 475 212 130 12 0.5 1° 30' 5 219.0
TL13 16000 1150 0-170 600 212 180 14 0.6 1° 30' 16 426.0
TL05 Y A 35 62 - Y A 35 62
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
