技術參數
序號 1 2 3 4 5 6
型號 JWZ147 JWZ200 JWZ240 JWZ350 JWZ420 JWZ460
模數 6 8 10 10 12 10
中心距 147 200 240 350 420 460
傳動比 20 40 20 40 40 60 60 80
額定輸入功率（Kw） 0.55Kw 0.75Kw 0.75Kw 1.5Kw 1.5Kw 1.5Kw
額定輸出扭矩（N.m） 2400 2475 4500 4650 7920 18450 26750 34690
安裝尺寸

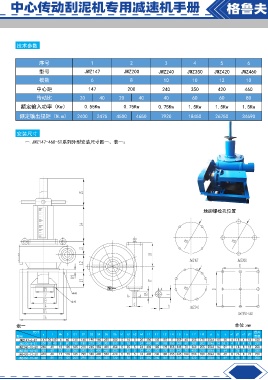

一.JWZ147-460-ST系列外型安裝尺寸圖一、表一：
地腳螺栓孔位置
圖一
表一 單位:mm
尺寸 i 提升
型號 a Mn D D1 D2 D3 D4 D5 D6 h1 h2 h3 h4 L1 L2 L3 L4 L5 L6 L7 L8 d b t n1 ?1 n2 ?2 高度
JWZ147-6-ST 147 20 40 6 60 135 160 195 180 250 280 5 16 5 20 300 135 107 0 259 65 255 175 35k6 10 38 4 18 4 18 150
JWZ200-8-ST 200 20 40 8 80 155 180 215 250 300 350 5 18 5 24 400 180 105 355 345 60 283 202 50k6 14 53.5 4 18 8 18 250
JWZ240-10-ST 240 40 10 100 185 210 245 350 400 450 5 25 5 24 400 185 139 355 345 70 360 255 55k6 16 59 8 18 8 18 250
JWZ350-10-ST 350 60 10 110 265 295 335 400 460 520 5 25 5 24 400 220 170 355 345 70 450 315 60k6 18 64 8 26 8 23 250
JWZ420-12-ST 420 60 12 120 265 295 335 400 550 620 5 25 5 24 400 230 180 355 345 100 510 350 65k6 18 69 8 26 8 23 250
JWZ460-10-SR 460 80 10 120 265 295 335 400 650 720 5 30 5 24 400 240 181 355 345 100 520 360 65k6 18 69 8 26 8 23 250
