Page 30 - 方型絲桿升降機手冊
P. 30

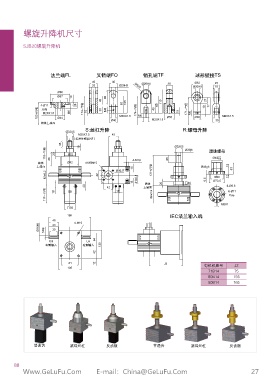

螺旋升降機尺寸


           SJB20螺旋升降機





                       法蘭端FL              叉銷端FO               銷孔端TF                 球形鉸接TS
                                        40       40          ?20H8      30          ?52     25
                                        20          ?20H9  SR25                    ?20H8    18
                          ?90
                         ?67    10            65
                                            40         105            110                27
                  4-?11          28  174+行程          80             80                  10  77
                 122+行程  均布  ?44  M6  15    30  M6  M20X1.5  174+行程  M6  45  ?50  15  171+行程  M6  ?35  M20X1.5
                   M20X1.5
                  箱體上端面                         ?40               M20X1.5                    30
                                     S:絲杠升降                                    R:螺母升降
                             ?32X5
                                  M20X1.5        45
                                (標準外螺紋NF)
                           35      10                                      ?32X5
                    119+行程  20  ?52                                             ?20j6     滾珠螺母
                                                                                              -0.1
                 箱體   66      ?82    4-M8深10             4-M10          25                 ?48 -0.2
                 上端面                                     15                           ?48g6       15
                                                  ?40J7           131+行程                            53
                    82±0.2                 42                                               ?60   12
                                                         15  41±0.1  箱體  20     □46     6.5  ?73.5
                                     20        42             上端面                                6-?6.6
                    110+行程  10  58                 17             82±0.2                          6-?11
                                                                                                  均布
                                                                                               M8X1
                              □50
                              195                                        IEC法蘭輸入端
                       45        4-M10
                 ?16k6  5N9  43
                       35


                      RH              LH  64
                    右側輸入            左側輸入    130
                                          42

                              81          12                           J2
                              105                                                       電機機座號        J2
                                                                                          71B14      75
                                                                                          80B14     155
                                                                                          90B14     165















               普通齒             滾珠絲杠           反齒隙                 普通齒             滾珠絲杠             反齒隙



       88
           xuexigo.cn                 E-mail:China@GeLuFu.Com                                           27
