P. 22
聯 軸 器

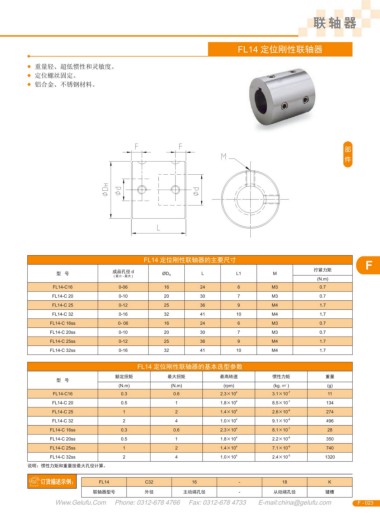

FL14 定位剛性聯軸器
● 重量輕、超低慣性和靈敏度。
● 定位螺絲固定。
● 鋁合金、不銹鋼材料。
FL14 定位剛性聯軸器的主要尺寸 F
成品孔徑 d 擰緊力矩
型 號 L L1 M
( 最小 - 最大 ) ?D H
(N.m)
FL14-C16 0-06 16 24 6 M3 0.7
FL14-C 20 0-10 20 30 7 M3 0.7
FL14-C 25 0-12 25 36 9 M4 1.7
FL14-C 32 0-16 32 41 10 M4 1.7
FL14-C 16ss 0- 06 16 24 6 M3 0.7
FL14-C 20ss 0-10 20 30 7 M3 0.7
FL14-C 25ss 0-12 25 36 9 M4 1.7
FL14-C 32ss 0-16 32 41 10 M4 1.7
FL14 定位剛性聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 重量
型 號
(N.m) (N.m) (rpm) (kg. ㎡ ) (g)
FL14-C16 0.3 0.6 2.3×10 4 3.1×10 -7 11
FL14-C 20 0.5 1 1.8×10 4 8.5×10 -7 134
FL14-C 25 1 2 1.4×10 4 2.6×10 -6 274
FL14-C 32 2 4 1.0×10 4 9.1×10 -6 496
FL14-C 16ss 0.3 0.6 2.3×10 4 8.1×10 -7 28
FL14-C 20ss 0.5 1 1.8×10 4 2.2×10 -6 350
FL14-C 25ss 1 2 1.4×10 4 7.1×10 -6 740
FL14-C 32ss 2 4 1.0×10 4 2.4×10 -5 1320
說明：慣性力矩和重量按最大孔徑計算。
FL14 C32 16 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
xuexigo.cn Phone: 0312-678 4766 Fax: 0312-678 4733 E-mail:china@gelufu.com F - 023
