XB系列諧波減速機簡介
xuexigo.cn 格魯夫機械 2015-05-22 17:00:47
點擊：

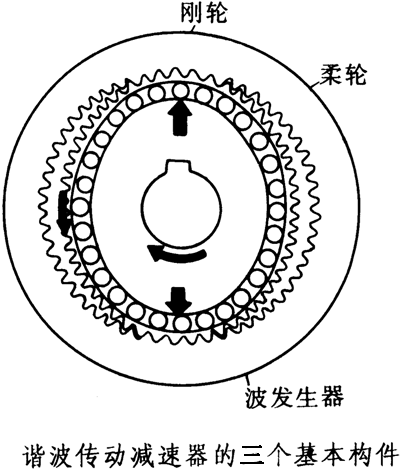

圖1

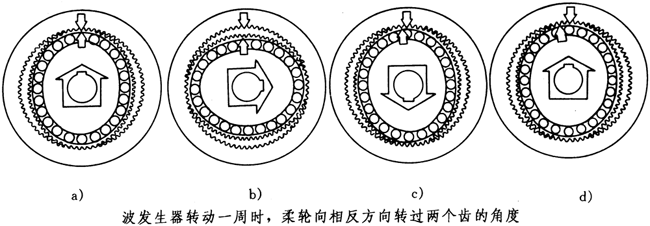

(2) 工作原理
圖2
產品的分類及結構
特點1) XB1系列(GB/T14118-93) XBI系列是
諧波傳動減速器中是 常見，也是使用 廣泛的一類，其主要結構
特點是采用杯狀
柔輪，
剛輪比
柔輪多兩個齒，見圖3及圖4所示。
2) XB3系列 XB3系列為扁平式，采用齒環
柔輪，和兩個
剛輪，其中輸入
剛輪比
柔輪多兩個齒，輸出
剛輪的齒數與
柔輪的相同。整體軸向尺寸較短，適用于軸向尺寸較受限制的場合，其結構及主要
特點如圖5、圖6、圖7所示。
3) XBF系列 XBF系列中包括XBF2和XBF3系列，均為相位調節器用
諧波傳動減速器系列，多用于印刷
包裝機械之中，其規格和額定值可參考XB3扁平式
諧波傳動減速器的規格和額定數值表，其結構是采用齒環
柔輪、雙排
柔輪軸承，結構
特點見圖8及9所示。
4) XB2系列 XB2系列即速比在2000～100000
范圍內的內嚙復波諧
傳動減速器，其主要
特點是
傳動比特大，采用雙排齒環形
柔輪，雙排
柔性軸承結構。
5) R系列 R系列
諧波傳動減速器是高精度
諧波傳動產品，其外形及安裝與XB1系列相同，但精度較高(空回及
運動誤差均小于3′)，選用時規格及其他技術能可參考XB1系列單級
諧波傳動減速器的規格及額定數值表。
用戶可根據自身需要選擇以上各系列產品，即可選用
減速器整機也可根據需要選用
減速器組件。
