WSH系列蝸桿升降機允許彎曲負荷值

xuexigo.cn 格魯夫機械 2015-05-19 17:22:44  點擊：

WSH系列蝸桿升降機允許彎曲負荷值

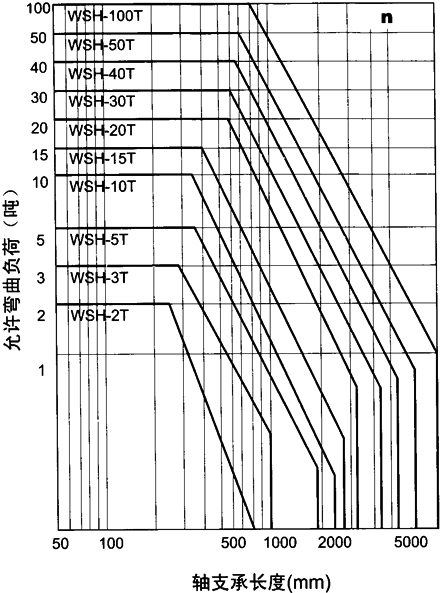

    不同型號及軸端各種負荷方式、絲桿長度、允許彎曲負荷請參考以下表格或計算公式：
    Pcr=n2E（k/L）2·A·fB
    n：軸端支承因數（參見下表）
WSH系列蝸桿升降機允許彎曲負荷值
    千斤頂固定—軸端游離（n=1/4）
    千斤頂支承—軸端支承（n=1）
    （栓孔式）—（栓孔式）
    千斤頂固定一頂板固定（n=2）
    E：縱向彈性模數2.1×104kgf/mm2
    K： 小輔助半徑

    d1：螺紋底直徑
    L：軸支承長度
    WSH系列蝸桿升降機允許彎曲負荷值
    A：絲桿螺紋底徑的橫截面積
    WSH系列蝸桿升降機允許彎曲負荷值
    fB：安全因數fB=0.25
    附：螺紋底直徑
d1
d1
WSH-2T
19.5
WSH-20T
54
WSH-3T
25
WSH-30T
63
WSH-5T
31
WSH-40T
67
WSH-10T
36
WSH-50T
74
WSH-15T
41
WSH-100T
82
