鋁合金微型蝸桿減速機
一、概述
鋁合金微型蝸桿減速機是我公司減速機研究所研制的新一代實用型產品，該產品符合
Q/JF01-1999標準，按 新 標準設計，采用新工藝，新材料生產，吸收了國外 技術
并加以創新，使其整機性能 于國內同類型產品。
二、特點
1.方箱外形、 質鋁合金壓鑄箱體，美觀大方。
2.散熱性能 良，承載能力大。
3.多面安裝、空心輸出軸結構，另配有各種輸入、出方式，并能方便的與其他機械組合，
適應性強。
4.傳動平穩、寧靜無噪音、安全可靠、效率高。
5.機型小巧、結構緊湊、體積小、重量輕、節省安裝空間。

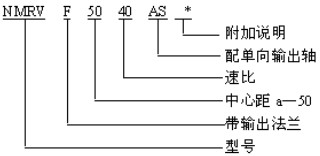

三、型號、中心距、速比、標記
1.型號、中心距

型號NRV帶輸入軸式減速機NMRV帶輸入法蘭式減速機（配合電機使用）
中心距25304050637590110130
2.型式：輸入型式分為孔輸入、軸輸入、帶延伸的軸輸入、帶延伸的法蘭輸入四種，輸
出形式分為孔輸出、單向軸輸出、雙向軸輸出、法蘭輸出四種。
F…（1—2）帶輸出法蘭。VS配同向輸入軸。AS配單向輸出軸。AB配雙向輸出軸（見下
圖）。
3.減速機單機速比有7.5、10、15、20、25、30、40、50、60、80、100
