DY1型油冷式電動滾筒

DY1型油冷式電動滾筒是移動式輸送機使用的內驅動裝置，也可供固定式帶式輸送機使

用，具有結構緊湊，占用空間面積小，使用維修方便、操作安全、性能可靠、密封性好等特

點，適用于粉塵濃度大，潮濕泥濘的工作場所。

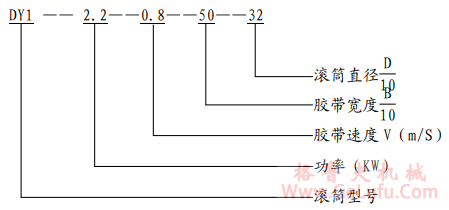

標記與示例

1、逆止型滾筒旋轉方向必須面對電機接線盒端觀察，順時針旋轉標注“S”，逆時針旋

轉標注“N”，不需逆止時可不標注滾筒轉向代號。

2、滾筒必須在輸出扭矩范圍內使用，其輸出扭矩按下式計算：

M=500×（D×P）/V

式中：M——扭矩（Nm）D——滾筒直徑P——功率（KW）V——帶速（m/S）

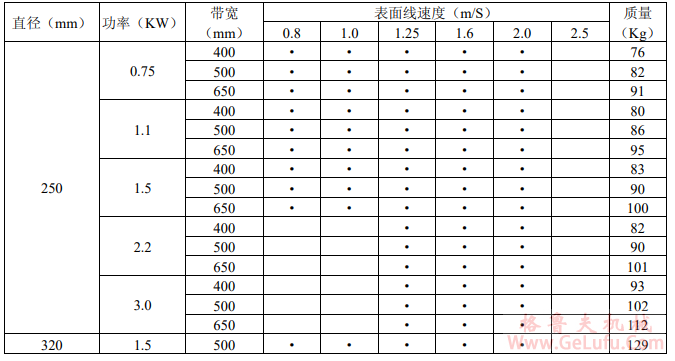

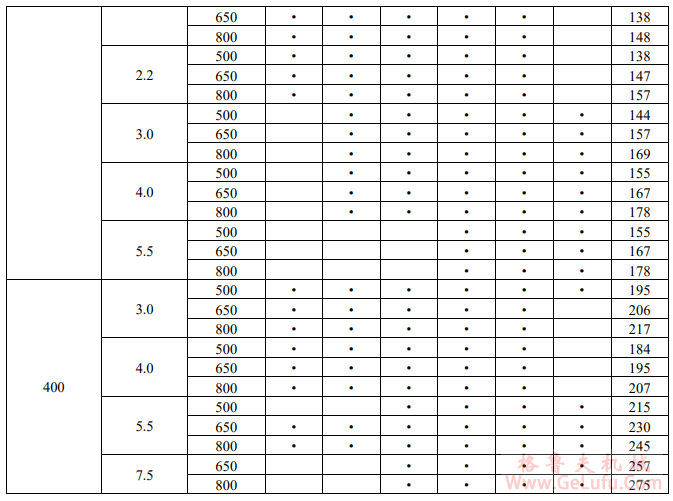

基本參數

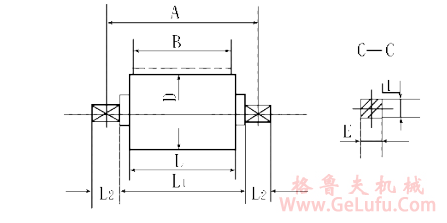

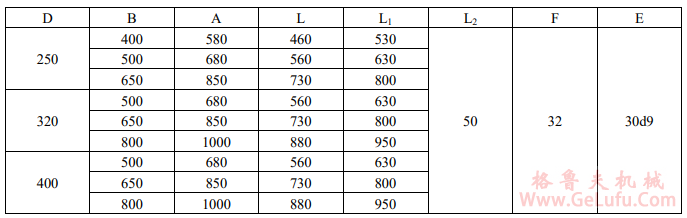

安裝尺寸圖
