齒輪減速機

ZQ/ZQH/ZQSH型減速機安裝尺寸及功率表

xuexigo.cn 格魯夫機械 2023-02-22 14:39:25  點擊:

ZQ型是漸開線圓柱齒輪減速機,ZQH型是圓弧圓柱齒輪減速機,ZQSH型是二級傳動雙圓

弧圓柱齒輪減速機。

各減速機型均適用于建材、起重、運輸、冶金、化工和輕工等行業。高速軸轉速不超過

1500r/min,齒輪圓周速度不大于12m/s,效率不低于0.94,工作環境為-40℃—+40℃,可

正反轉運行。

二、減速機的規格及其表示方法。

1、規格:

ZQZQHZQSH系列機型按中心距分為:250、350、400、500、650、750、850、1000

共8種

裝配形式有9種

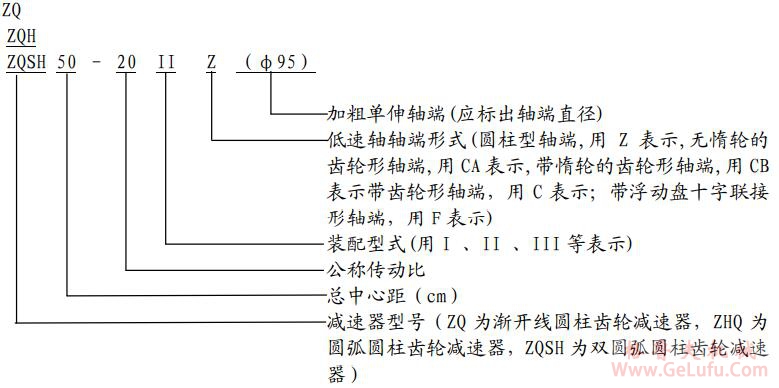

2、表示方法:

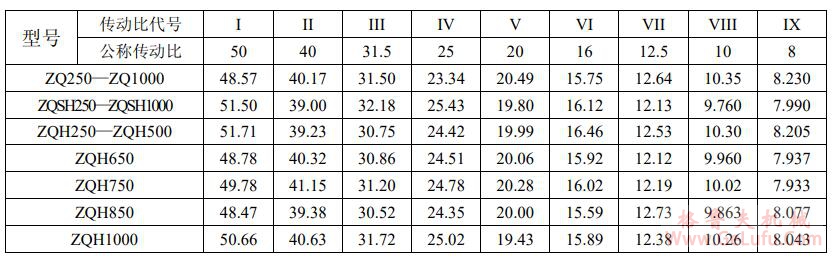

三、ZQ ZQH ZQSH型減速機實際傳動

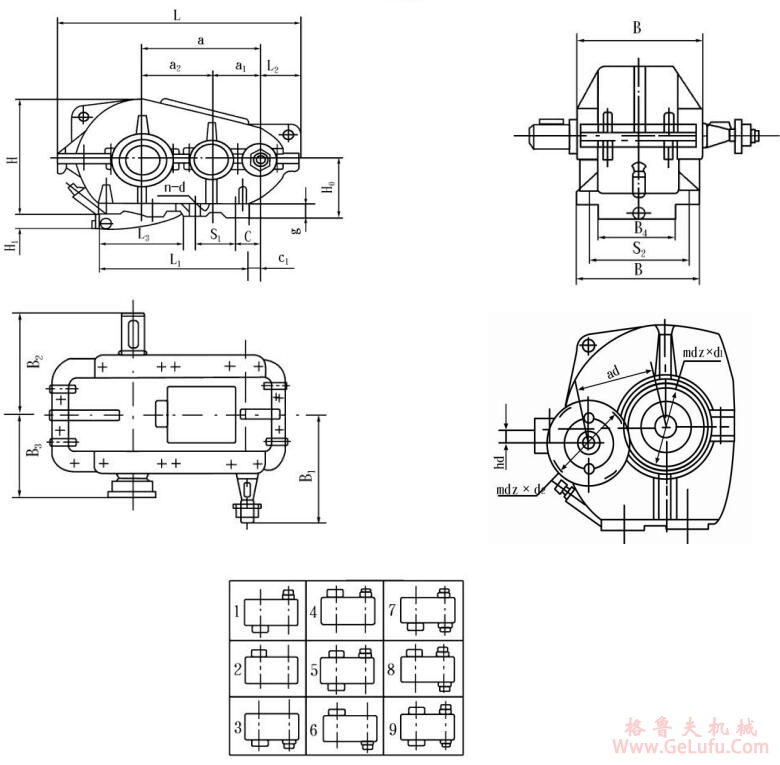

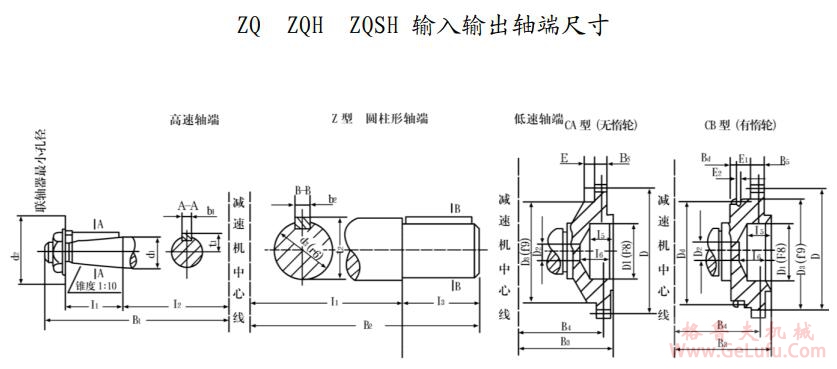

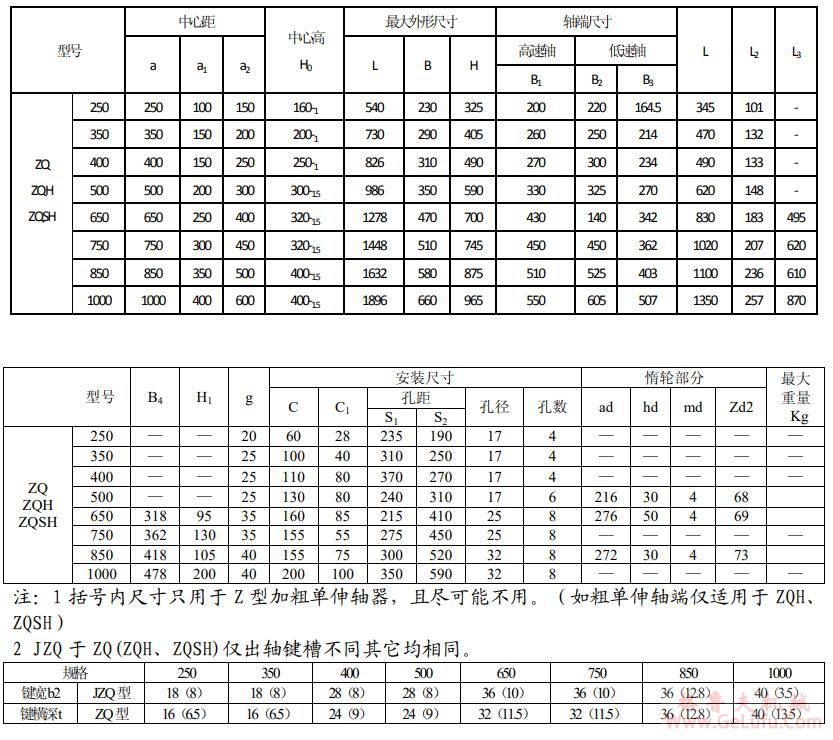

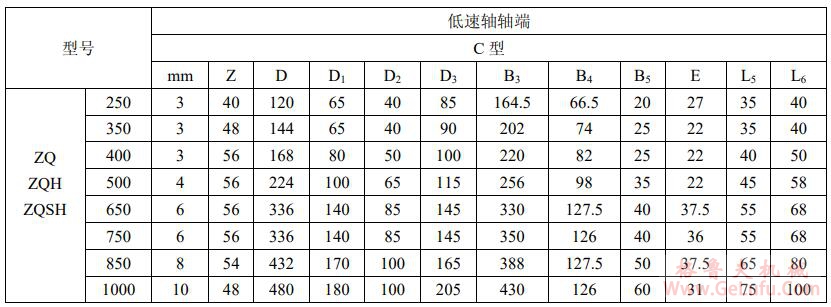

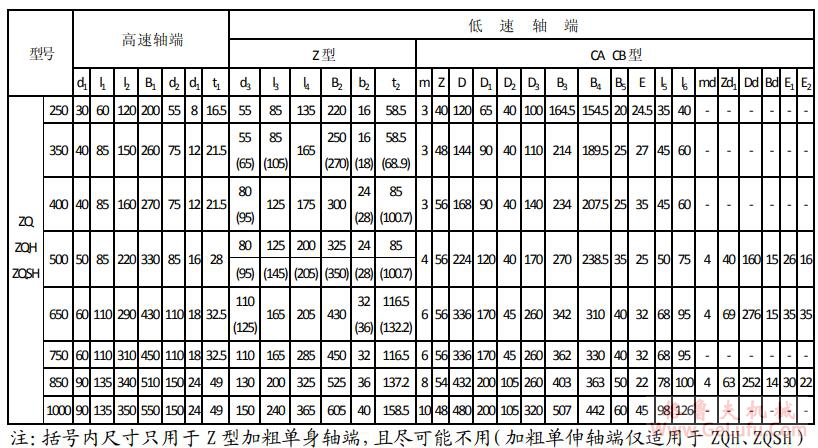

四、ZQ ZQH ZQSH型減速機的外形尺寸及其裝配型式。
