ZC1型雙級蝸桿及齒輪-蝸桿減速機（JB/T7008-1993）由兩類產品構成，其中ZC1型雙級蝸桿減速機是由速比及規(guī)格不同的兩級圓弧圓柱蝸桿傳動組成；齒輪—蝸桿減速機是由高速級為圓柱齒輪傳動、低速級為圓弧圓柱蝸桿傳動的兩級傳動組成。按低速級蝸桿置向不同可分為：蝸桿下置式、蝸桿側置式、蝸桿上置式三種結構形式。具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點，主要適用于冶金、礦山、起重、運輸、化工、建筑、建材、輕工等行業(yè)。工作條件：輸入軸轉速不超過1500r/min；工作環(huán)境溫度為—40～40℃，當工作環(huán)境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油；減速機可正、反向運轉。
（一）型號與標記
1.型號
（1）CCWU型—低速級蝸桿在蝸輪之下的雙級蝸桿減速機；
（2）CCWS型—低速級蝸桿在蝸輪之側的雙級蝸桿減速機；
（3）CCWO型—低速級蝸桿在蝸輪之上的雙級蝸桿減速機；
（4）GCWU型—低速級蝸桿在蝸輪之下的齒輪—蝸桿減速機；
（5）GCWS型—低速級蝸桿在蝸輪之側的齒輪—蝸桿減速機；
（6）GCWO型—低速級蝸桿在蝸輪之上的齒輪—蝸桿減速機。
其中C—ZG型蝸桿；G—齒輪；W—蝸桿減速機；U—蝸桿下置式；S—蝸桿側置式；O—蝸
上置式。
CCWS蝸輪-蝸輪雙級減速機型號標示
CCWS蝸輪-蝸輪雙級減速機中心距:
CCWS蝸輪-蝸輪雙級減速機傳動比：

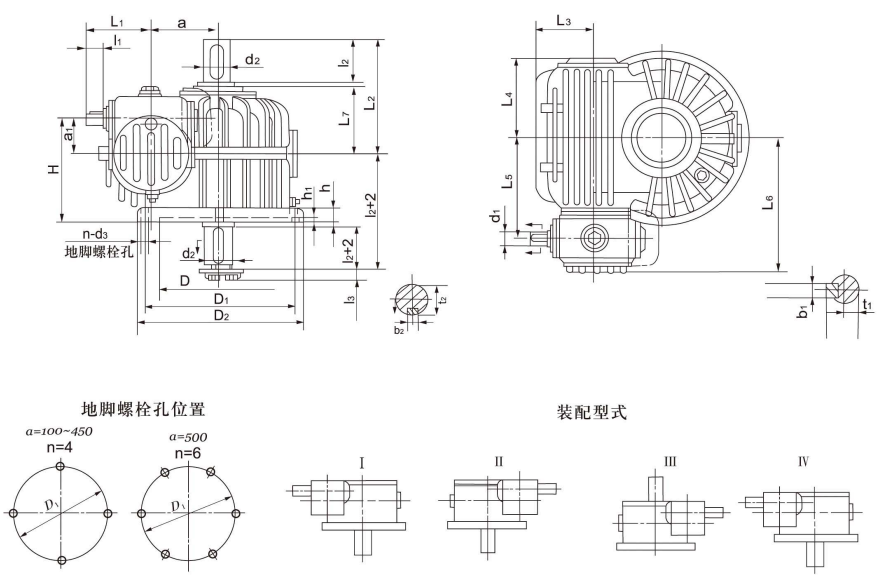

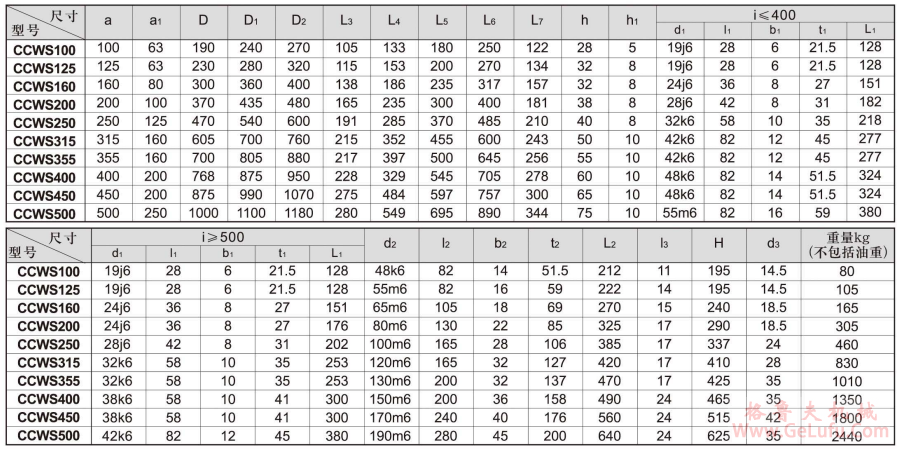

CCWS蝸輪-蝸輪雙級減速機尺寸圖：
