YZWI YZWII型外裝電動滾筒型號說明
一、產品用途及特點
1.用途：
YZW型外裝式電動滾筒是為各種帶式輸送機、斗式提升機、卷揚機等配套的新型驅動裝置。
2. 主要特點：
a. 該產品的減速機構采用擺線針輪傳動，使電機外露與滾筒直聯(lián)，可取代電動機一減速機一傳動滾筒組成的老式驅動裝置。
b. 克服了漸開線齒輪電動滾筒易損壞的缺點，具有過載能力強，運轉平穩(wěn)，效率高等 點。
c. 電機外聯(lián)改變了散熱條件，且安裝維修方便，避免了電動機遭油浸蝕，延長了使用壽命。
d. 設有 的逆止裝置，可防止上運物料停機時皮帶下滑。
e. 滾筒表面覆蓋人字形、菱形等多種花紋膠層，以提高牽引膠帶的能力。
f. 也可配用防爆電機，應用于有防爆要求的場合。

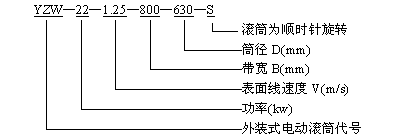

二、標記示例：
1、滾筒旋轉方向必須面對電機尾部觀察，順時針旋轉標注“S”，逆時針旋轉標注“N”，不需逆止時，則不標注滾筒旋轉方向代號。
2、滾筒必須在輸出扭矩范圍內使用，其輸出扭矩按下式計算：
式中：M——扭矩（Nm）D——滾筒直徑（m）P——功率（kW）V——帶速（m/ s）

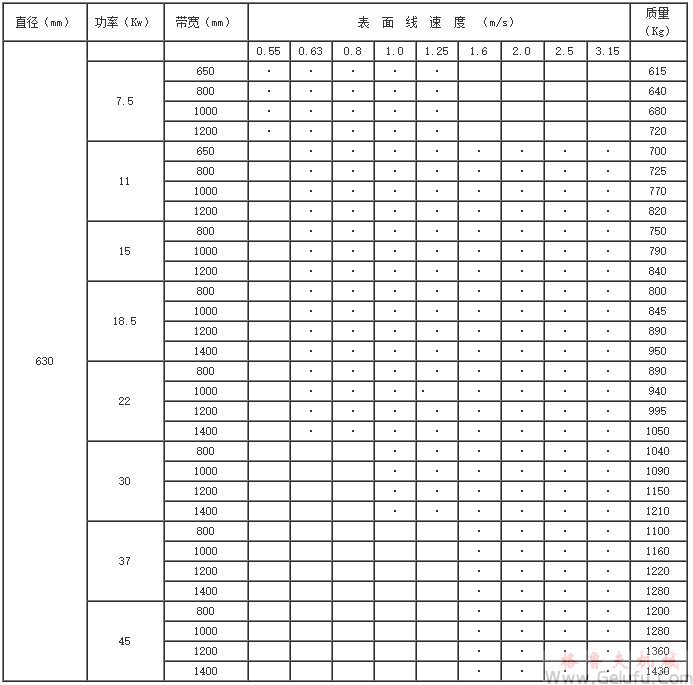

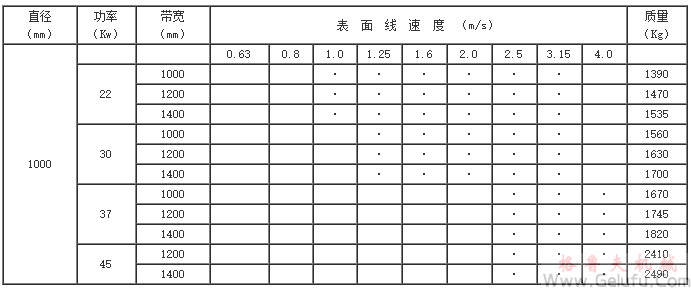

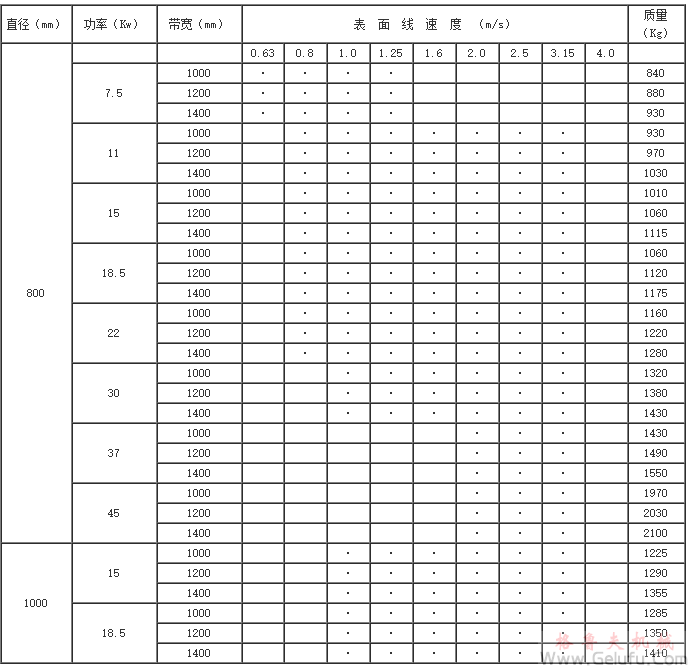

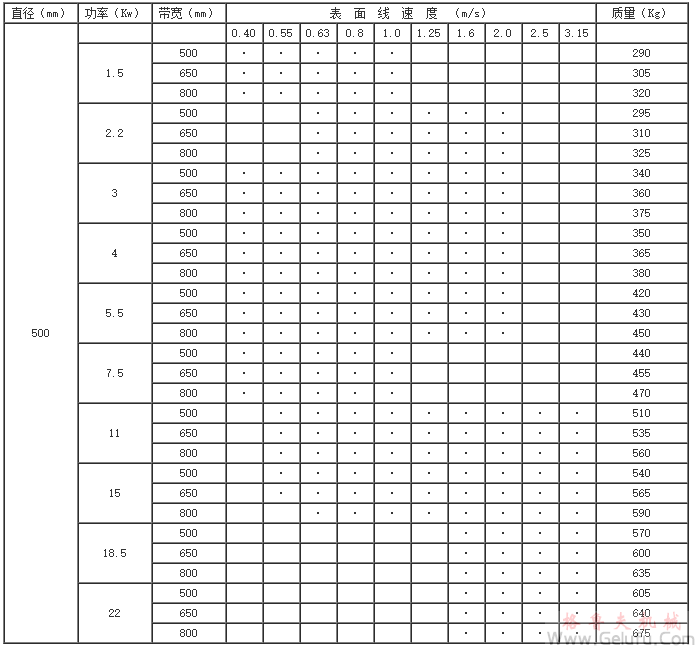

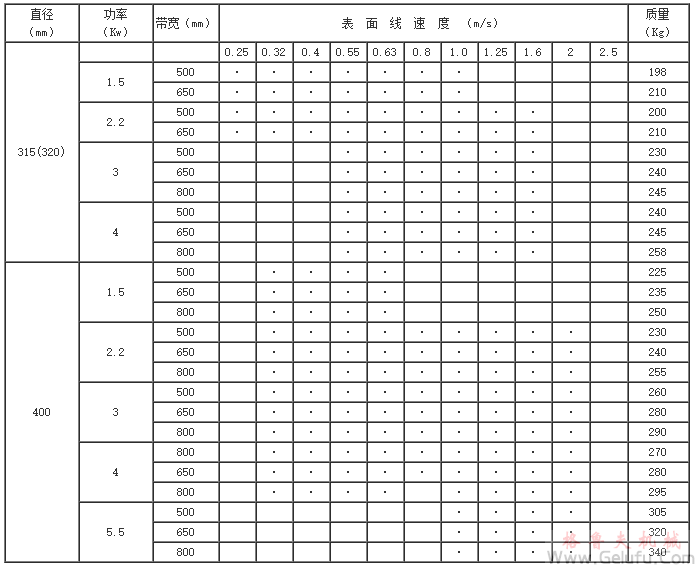

YZW315(320)、YZW400、YZW500、YZW630、YZW800、YZW1000、型外裝電動滾筒基本參數(shù)

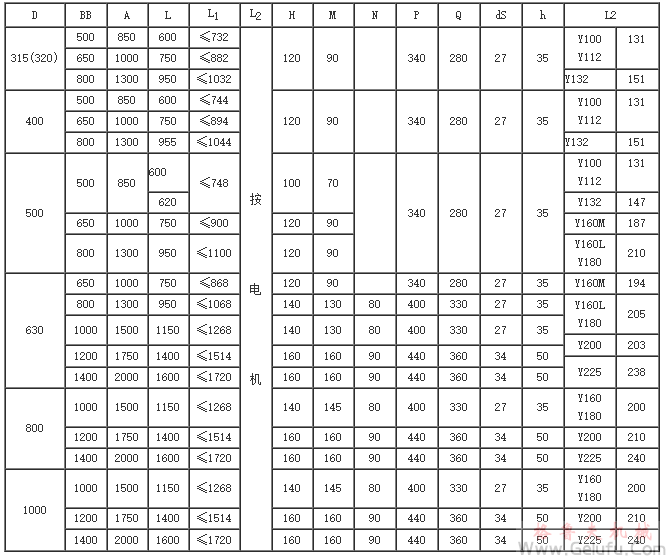

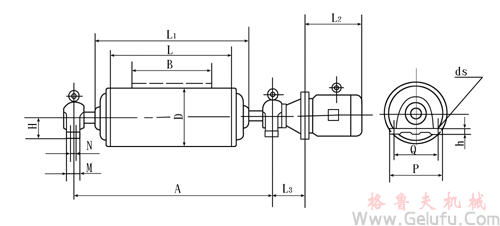

YZW315(320)、YZW400、YZW500、YZW630、YZW800、YZW1000、型外裝式電動滾筒外形及安裝尺寸
