YVPEJ系列電磁制動變頻調速三相異步電動機
      印刷機械專用電機按使用功能分為主電機、給送紙機電機和潤版電機。YVPEJ系列電磁制動變頻調速三相異步電動機專為印刷機械設計的主電機，具有 良的低速恒轉矩特性和制動特性，YVPEJ系列電機由變頻調速三相異步電動機、電磁制動器和冷卻風機組合而成，該電機可與各類恒轉矩負載變頻器組成交流變頻無級調速系統.在5-50HZ(或6-60HZ)范圍內作恒轉矩調速運行，50-100HZ(或60-120HZ)范圍內作恒功率調速運行。

使用條件

        環境溫度:-15～+40℃
        工作制::S1連續工作制
        使用環境:無油污、漆霧及腐蝕性氣體
        防護等級::IP44, IP54
        額定電壓:380v (220v)
        絕緣等級::F
        制動器電壓:DC24v、AC380v(220v)
        額定頻率:50HZ (60HZ)
        風機電壓:三相交流380v(220v)
        接法:3kw及以下Y接、4kw及以上△接

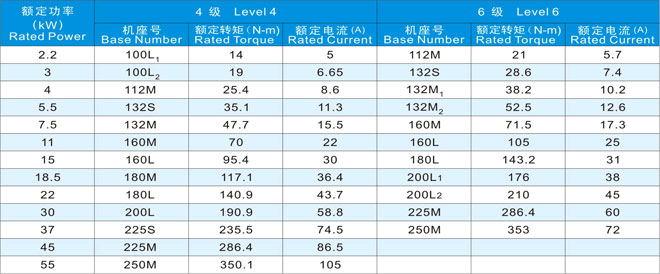

YVPEJ系列技術參數

制動器制動力矩、正常工作氣隙δ、 大工作氣隙δ max見下表

160及以下制動器釋放手柄，180及以上制動器帶釋放螺釘。制動盤為易損件，當制作片磨損使工作氣隙接近δ max時應及時用塞尺通過調整空心螺栓及安裝螺釘使工作氣隙至正常值，必要時應更換制動盤。(可參閱制動器說明)。當制動器采用交流380V (220V)供電時，電機出線盒內備有整流模塊，接線方法參閱本公司丫EJ系列樣本。

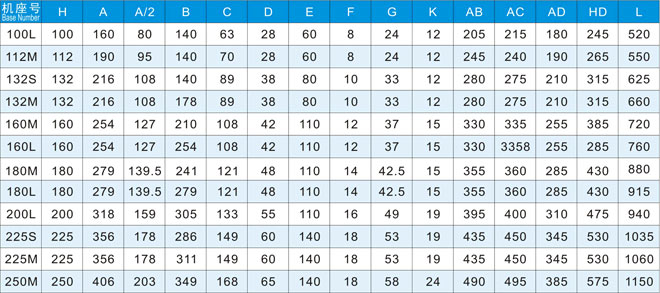

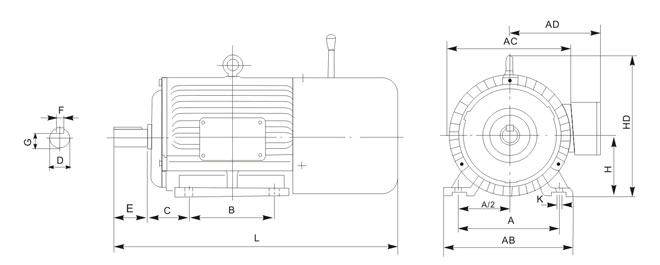

安裝及外型尺寸
